【好消息】超实用!“润新阀”选型系统正式上线

噔噔噔噔噔



“润新阀”选型系统正式上线啦!



选型配置对水处理系统应用非常重要,合理的选型配置不仅能取得良好的水处理效果,而且可以有效避免资源的浪费。



目前水处理系统选型配置有可参考的标准和规范,但是需要很强的专业度,因此国内水处理在实际选型配置的时候存在很大的随意性。



润新公司参考《热力发电厂水处理(第四版)》、JBT10193-2010活性炭吸附罐技术条件以及GB/T18300相关规定和要求,结合“润新阀”的流量特性,设计了一套适用润新阀的选型配置系统,供大家参考。



使用方法




一、“润新阀”选型系统入口



1. 关注公众号



长按扫描下方二维码,关注“温州润新公司”公众号,并进入公众号主页。







2. 进入“润新阀”选型系统

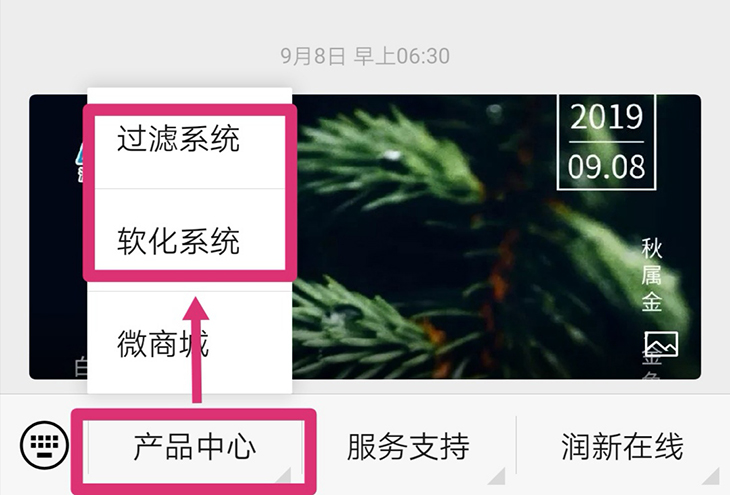

点击菜单栏“产品中心” - 点击“过滤系统”或“软化系统”



“过滤系统”即润新过滤阀选型系统,“软化系统”即润新软化阀选型系统。





二、润新过滤阀选型



“过滤系统”按滤料分为石英砂(以石英砂为滤层)、活性炭(以颗粒活性炭为滤层)、多介质(无烟煤+石英砂为滤层)。

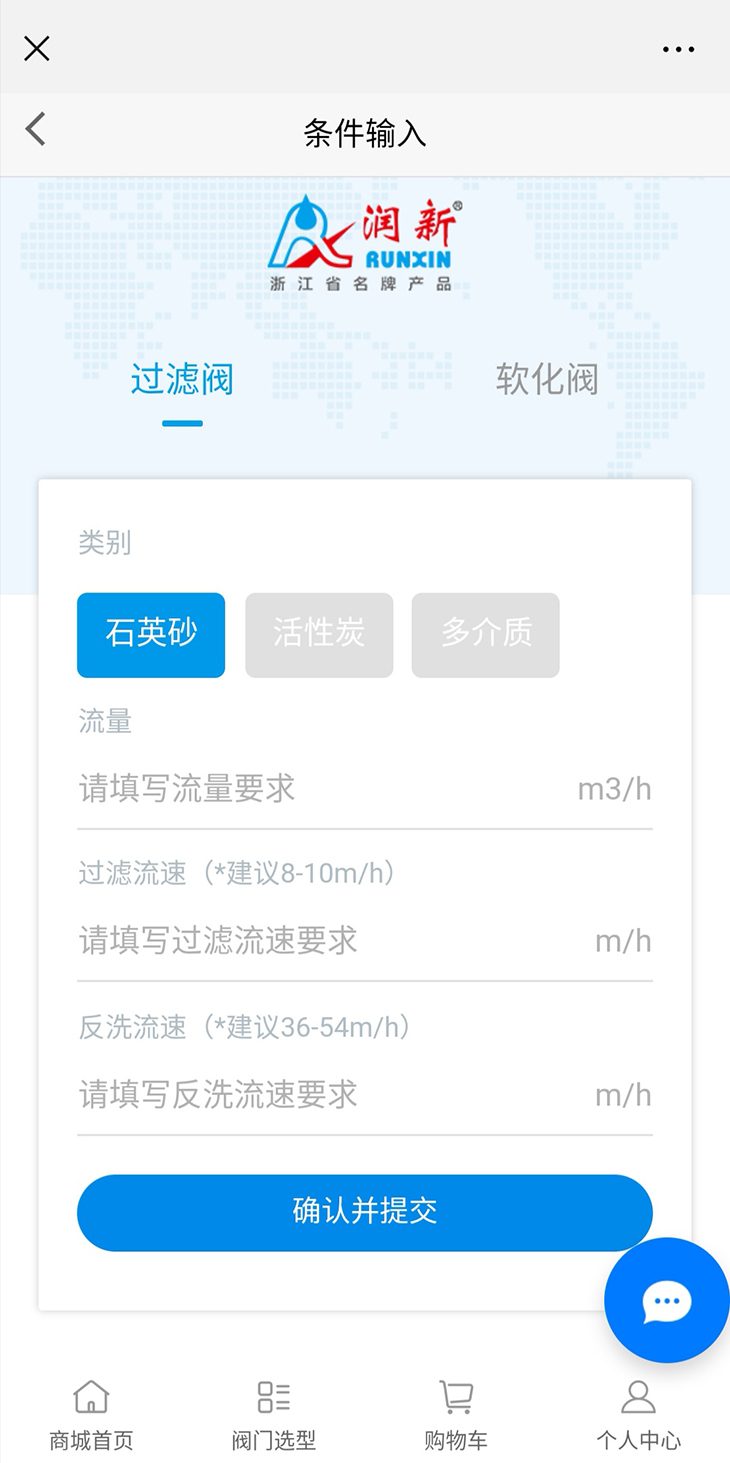

以石英砂为例:如下图所示,需要依次输入流量、过滤流速和反洗流速三个数据。





1. 流量:客户所需要的系统净水流量,比如10m3/h



2. 过滤流速:原水流过滤层的速度,根据相关的设计规范一般建议8-10m/h,可以根据自己的需要填写。



※  滤速越低,出水效果越好,但是所需要的设备成本越大。如果是自来水或者泳池过滤等滤速可以适当的提高流速。



3. 反洗流速反冲洗的时候,流过滤层的的速度。



※  反洗流速设计得是否规范,严重影响设备后期的运行效果。比如过小的话,会导致滤层冲洗不到位,会使脏东西累积在滤层,使运行的压力损失变大,出水效果变差。



举例

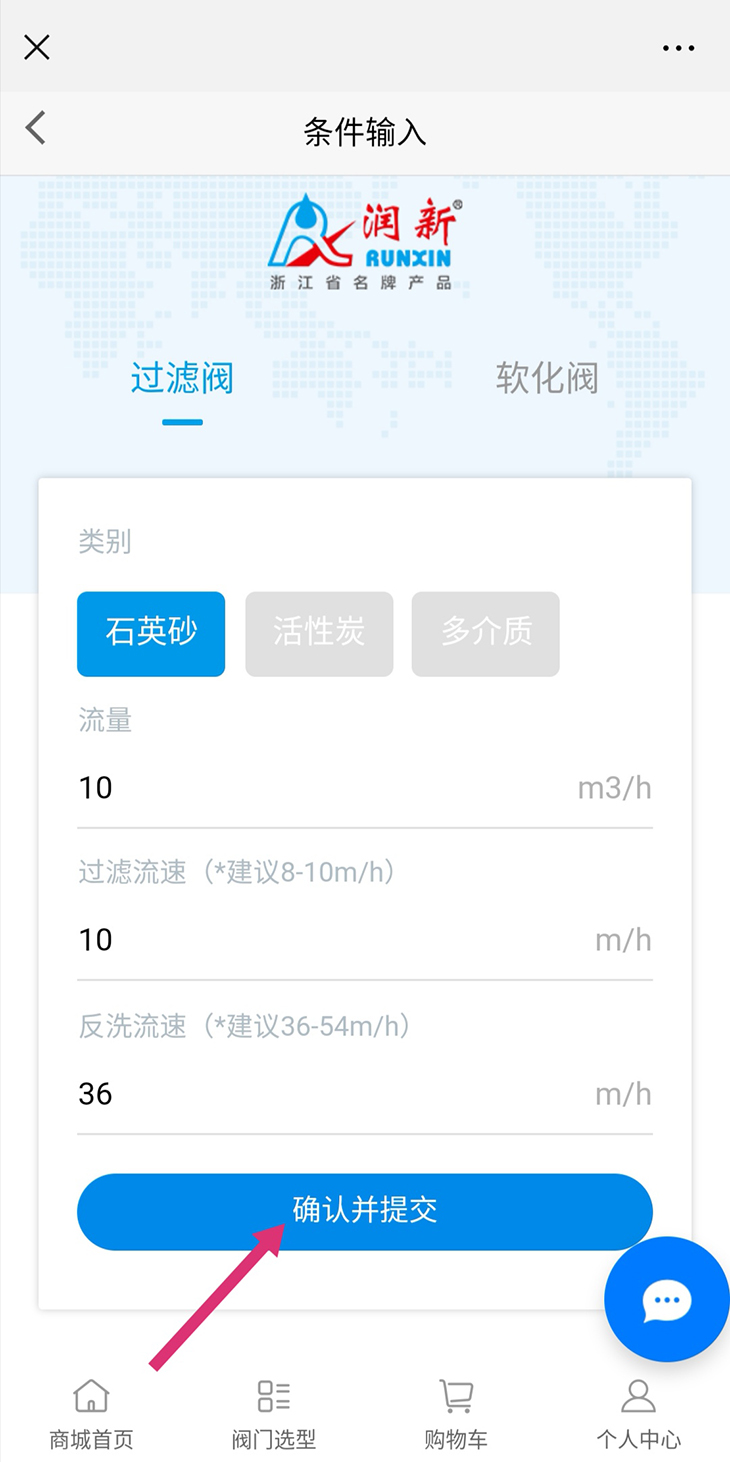

需要一套10m3/h的石英砂过滤器,过滤流速设计10m/h,反冲流速设计为36m/h,如图依次输入相应数字。然后点击确定并提交”,就会输出相应的数据信息

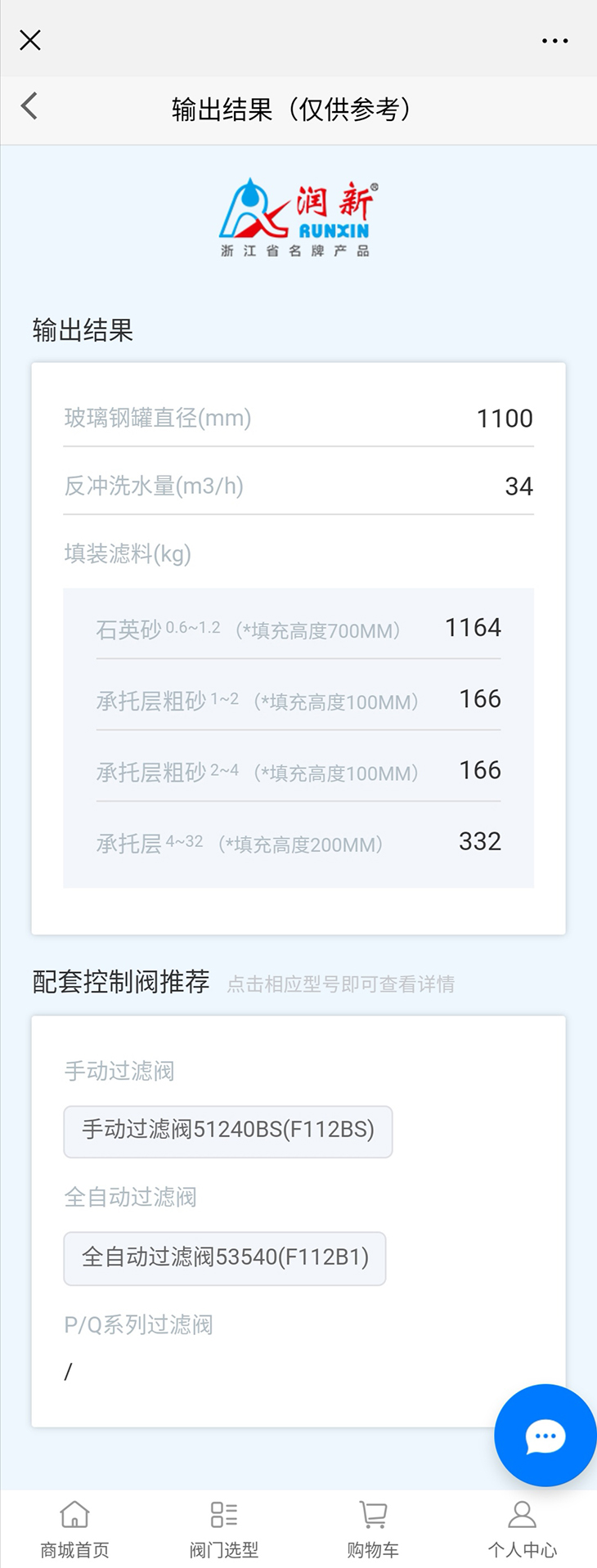

图为输出结果:





1. 玻璃缸罐直径:如果没有该数据的罐,选择接近该数值的罐。罐的高度与滤层的填充高度有关,一般2/3的填充空间。



2. 反冲洗流量:反冲洗时所需要的流量大小如果罐的直径不是上面的数据,可以根据: 反洗流量=罐的截面积*反洗流速 来计算。



※  根据反冲洗水量配备相应的反洗泵;如果反洗流量和过滤流量差距较大且没有配置反洗泵,原水泵需变频控制,控制阀的出水口加球阀控制过滤流量。由于每过一级都有压损,所以多级串联时候要考虑到第二级、第三级阀头反冲流量是否满足设计要求。



3. 填充滤料:此滤料重量的数据仅供参考石英砂和承托层比重以1.75kg/m3计算,活性炭以0.45kg/m3计算,无烟煤以0.95kg/m3计算。 滤料的重量=罐的截面积*填充高度*比重



4. 配套控制阀推荐:根据自己需要选择合适的型号,点击控制阀型号跳转到相应型号控制阀的商城界面。



三、润新软化阀选型



“软化系统”按供水模式分为间断供水和连续供水。



间断供水:没有持续用水,只要满足高峰期用水量,比如某洗浴场合只有晚上6-9点高峰用水,最多每小时8m3/h,其他时间段用水量就相对较少,设计的时候可以选间断供水模式,



连续供水:系统至少要满足6小时以上的持续供水。

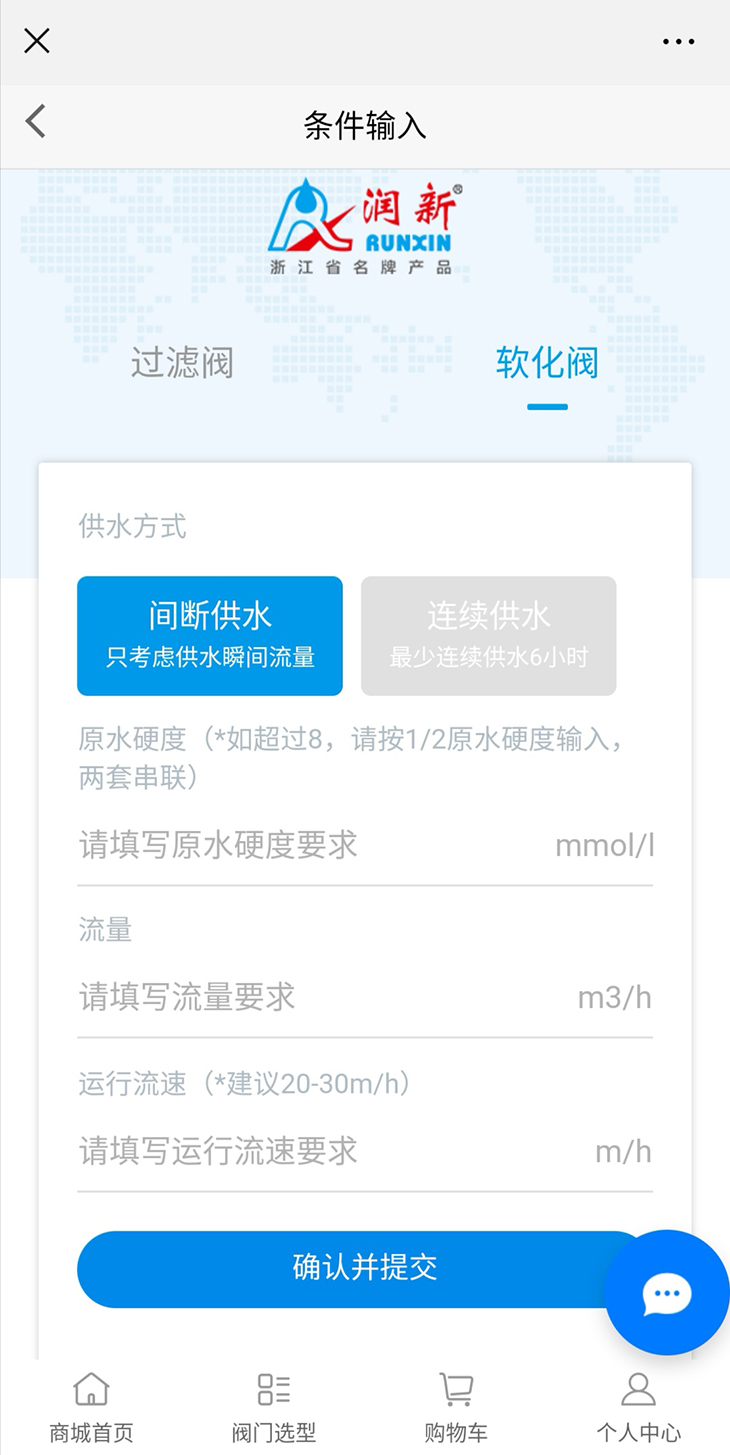

以间断供水为例:如下图所示,需要依次输入原水硬度、流量和运行流速三个数据。





1. 原水硬度输入原水硬度以mmol/L为单位如果原水硬度高于8 mmol/L,需要二级软化。二级软化的情况下,要两套串联,按1/2原水硬度输入,例如原水硬度为10 mmol/L,则输入5。



2. 流量系统设计时候需要的产水量:如10m3/h



3. 运行流速原水流过树脂层的速度,根据GB/T18300,固定床一般是20-30m/h。



举例



需要一套间断供水的软化器,原水硬度8mmol/L,要求产水量10m3/h、运行流速30m/h



图所示:选择“间断供水”模式,输入相应数据后,点击确认并提交”。





同样的设计数据,但供水模式不一样,输出的结果也可能不一致。

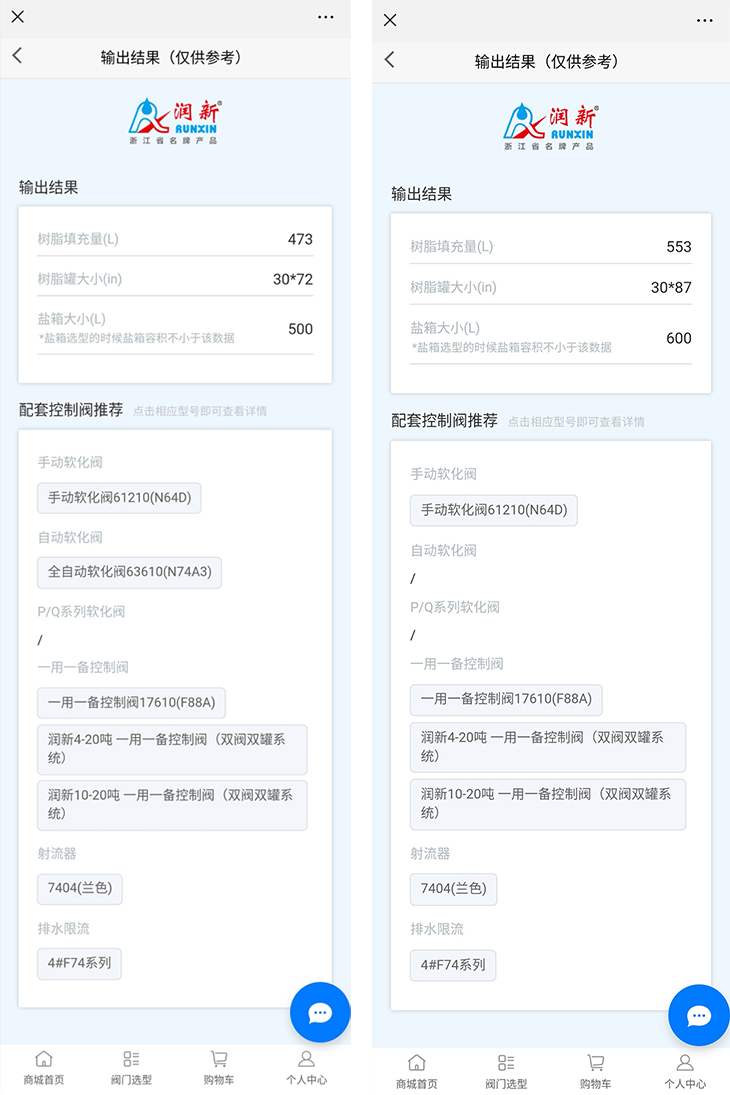

还是以原水硬度8 mmol/L、产水量10m3/h、运行流速30m/h为例,间断供水和连续供水的输出结果就有差别。下图为二者不同的输出结果,左图为间断供水,右图为连续供水。





1. 树脂填充量:该数据以树脂罐的70%容积计算得出。



2. 盐箱大小:建议选择的盐箱容积不小于该数据,且配置带液位控制和空气止回功能的盐阀。



3. 树脂罐大小:注意该尺寸树脂罐的安装方式是否符合现场。



4. 配套控制阀推荐:根据自己需要选择合适的型号,以及注意安装方式是否符合所选的树脂罐。点击控制阀型号,会跳转到相应型号控制阀的微商城界面。



5. 射流器与排水限流:如果要按该软件提供的型号,在采购的时候需要注明,不然出厂默认可能和该型号不一致。





以上就是“润新阀”选型系统的主要内容,希望给各位朋友在实际水处理系统应用中带去帮助!
